CDN详解
目录
¶概述
🤔什么是 CDN
🤔CDN 有什么用？
🤔镜像服务器也完全可以做到内容的拷贝，提供给各个用户使用，为什么还需要 CDN？
😣CDN 并不是万能的，在部分场景下，CDN 并不是适用
¶为什么需要 CDN
当下的互联网应用都包含大量的静态内容，但静态内容以及一些准动态内容又是最耗费带宽的，特别是针对全国甚至全世界的大型网站，如果这些请求都指向主站的服务器的话，不仅是主站服务器受不了，单端口 500M 左右的带宽也扛不住，所以大多数网站都需要 CDN 服务
🎶使用 CDN 的第一个也是最重要的原因：为了加速资源的访问
¶CDN 其他作用
CDN 除了能够加速网站访问外，还能够做到以下功能
¶实现跨运营商、跨地域的全网覆盖
互联不互通、区域 ISP 地域局限、出口带宽受限制等种种因素都造成了网站的区域性无法访问。CDN 加速可以覆盖全球的线路，通过和运营商合作，在全国骨干节点上，合理部署 CDN 边缘分发存储节点，充分利用带宽资源，平衡源站流量
¶保障网站安全
CDN 的负载均衡和分布式存储技术，可以加强网站的可靠性，相当无无形中给你的网站添加了一把保护伞，能够应对绝大部分的互联网攻击事件
¶异地备援
当某个服务器发生意外故障时，系统将会调用其他临近的健康服务器节点进行服务，进而提供接近 100%的可靠性，可以达到网站可以做到永不宕机
¶节约成本
投入使用 CDN 加速可以实现网站的全国铺设，你根据不用考虑购买服务器与后续的托管运维，服务器之间镜像同步，也不用为了管理维护技术人员而烦恼，节省了人力、精力和财力
¶能够更专注业务本身
CDN 加速厂商一般都会提供一站式服务，业务不仅限于 CDN，还有配套的云存储、大数据服务、视频云服务等，而且一般会提供 7x24 运维监控支持，保证网络随时畅通，用户可以放心使用，将更多的精力投入到发展自身的核心业务之上
¶CDN 应用场景
✨CDN 的应用场景：网站站点加速、视音频点播（大文件下载）分发加速、视频直播加速、移动应用加速
¶网站站点（应用）加速
站点或应用中含有大量资源，为了能够加速资源分发，建议将站点内容进行动静分离，动态文件可以结合云服务器 ECS 自身做到加速，静态资源（如各类型图片、html、css、js 文件等）建议结合对象存储 OSS 存储海量静态资源，可以有效加速内容加载速度，轻松搞定网站图片、短视频等内容分发
¶视音频点播（大文件下载）分发加速
CDN 支持各类文件的下载、分发，支持在线点播加速业务，如 mp4、flv 视频文件或者平均单个文件大小在 20M 以上，主要的业务场景是视音频点播、大文件下载（如安装包下载）等。搭配对象存储 OSS 使用，可提升回源速度，节约近 2/3 回源带宽成本
¶视频直播加速
结合弹性伸缩服务，及时调整服务器带宽，应对突发访问流量；结合媒体转码服务，享受高速稳定的并行转码，且任务规模无缝扩展

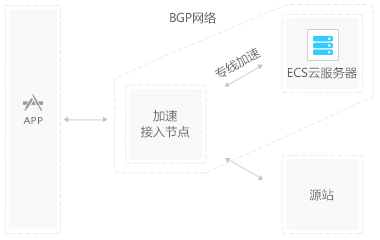

¶移动应用加速
利用 CDN 能够保证：移动 APP 更快速的做到资源（图片、页面、短视频等内容）的分发
¶CDN 和通信

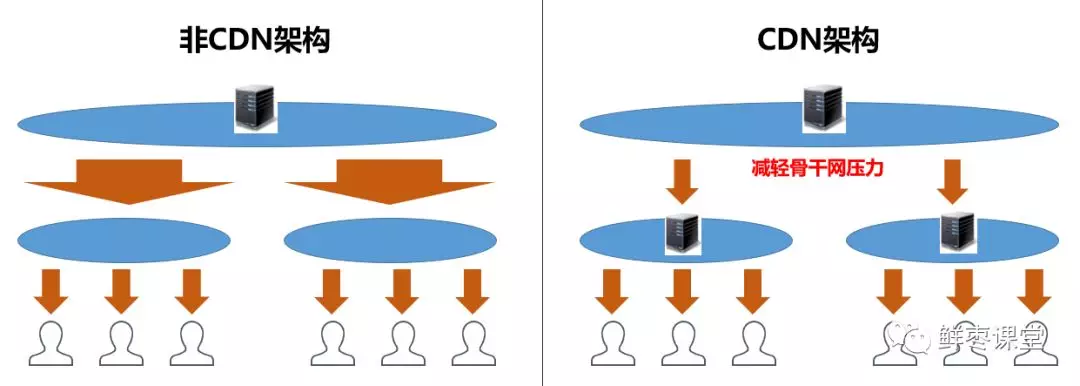

互联网服务提供商采用 CDN，是以存储换时延，花钱购置 CDN 服务器或云计算服务，以此换取更好的用户体验；通信运营商也追捧 CDN，但它们的目的，是以存储换带宽，通过将服务“下沉”，减轻上层骨干网络的流量压力，避免硬件扩容，降低网络建设成本
✨CDN 这种思想和移动边缘计算有异曲同工之妙。CDN 可以算是边缘计算的一种特殊形式，CDN 主要是存储能力和少部分计算能力的下沉，功能较为有限。真正的 MEC 边缘计算，能力更强大，功能更全面，更加偏向算力下沉，而非内容下沉
¶CDN 工作过程

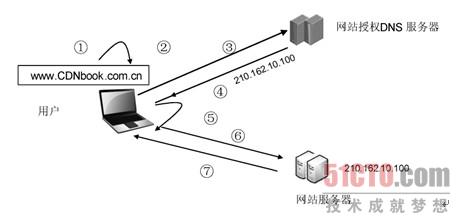

⛵用户通过浏览器等方式访问网站的过程如下图所示：

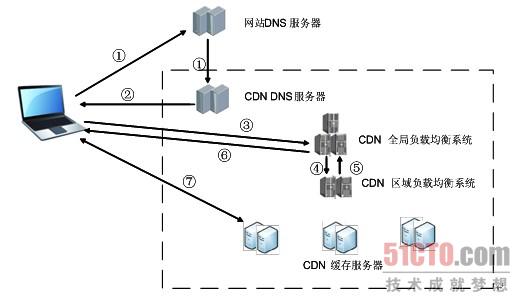

在网站和用户之间加入 CDN 以后，用户不会有任何与原来不同的感觉。最简单的 CDN 网络只需要有一个 DNS 服务器和几台缓存服务器就可以运行了。一个典型的 CDN 用户访问调度流程如图所示：
🎶DNS 服务器根据用户 IP 地址，将域名解析成相应节点的缓存服务器 IP 地址，实现用户就近访问。使用 CDN 服务的网站，只需将其域名解析权交给 CDN 的全局负载均衡（GSLB）设备，将需要分发的内容注入 CDN，就可以实现内容加速了
使用 CDN 后的http 请求处理流程如下图，其中左边为DNS 解析过程，右边为内容访问过程：
¶CDN 功能架构
CDN 基于如下初衷进行设计：
CDN 公司在整个互联网上部署数以百计的 CDN 服务器，这些服务器通常在运营商的 IDC (互联网数据中心Internet Data Center）中，尽量靠近接入网络和用户CDN 服务器中的内容是相同的，当内容的提供者更新内容时，CDN 服务器会统一刷新内容。
从功能上划分，典型的 CDN 系统架构由分发服务系统、负载均衡系统和运营管理系统三大部分组成，如图所示：
¶分发服务系统
分发服务系统最基本的工作单元是众多的 CDN 服务器（缓存服务器，Cache），缓存服务器负责直接响应最终用户的访问请求，把缓存在本地的内容快速地提供给用户；同时缓存服务器还负责与源站点进行内容同步，将更新的内容以及本地没有的内容从源站点获取并保存在本地
✨一般而言，根据承载内容类型和服务种类的不同，分发服务系统会分为多个子服务系统
- 网页加速子系统
- 流媒体加速子系统
- 应用加速子系统
🎶每个子服务系统都是一个分布式服务集群，由一群功能近似的、在地理位置上分布部署的 缓存服务器或缓存服务器集群组成，彼此间相互独立；每个子服务系统设备集群的数量根据业务发展和市场需要的不同，少则几十台，多则可达上万台，对外形成一个整体，共同承担分发服务工作
✨Cache 设备的数量、规模、总服务能力是衡量一个 CDN 系统服务能力的最基本的指标
¶负载均衡系统
✨大多数 CDN 系统的负载均衡系统式分级实现的，一般而言采用两级调度系统
- 全局负载均衡（GSLB）
- 全局负载均衡（GSLB）主要根据 用户就近性原则，通过对每个服务节点进行"最优"判断，确定向用户提供服务的 Cache 的物理位置
- 最通用的 GSLB 实现方法式基于 DNS 解析的方式实现，也有一些采用了应用层重定向等方式来解决
- 本地负载均衡（SLB）
- 本地负载均衡（SLB）主要负责节点内部的设备负载均衡，当用户请求从 GSLB 调度到 SLB 时，SLB 会根据节点内各 Cache 设备的实际能力或内容分布等因素对用户进行重定向
- 常用的本地负载均衡方法有：基于四层负载均衡、基于七层负载均衡和链路负载均衡等
¶运营管理系统
✨CDN 的运营管理系统与一般的电信运营管理系统类似，分为运营管理和网络管理两个子系统
- 运营管理
- 运营管理子系统是 CDN 系统的业务管理功能实体，负责处理业务层面的与外界系统交互所必需的一些收集、整理、交付工作，包含客户管理、产品管理、计费管理、统计分析等功能
- 网路管理
- 网络管理子系统实现对 CDN 系统的网络设备管理、拓扑管理、链路监控和故障管理，为管理员提供对全网资源进行集中化管理操作的界面，通常是基于 Web 方式实现的
¶CDN 部署架构
CDN 边缘层主要负责为用户提供内容服务的 Cache 设备应部署在物理上的网络边缘位置。CDN 中心层主要负责全局性管理和控制的设备组成，中心层同时保存着最多的内容副本，当边缘层设备未命中时，会向中心层请求，如果在中心层仍未命中，则需要中心层向源站回源
不同 CDN 系统设计之间存在差异，中心层可能具备用户服务能力，也可能不直接提供服务，只向下级节点提供内容。如果 CDN 网络规模较大，边缘层设备直接向中心层请求内容或服务会造成中心层设备压力过大，就要考虑在边缘层和中心层之间部署一个区域层，负责一个区域的管理和控制，也保存部分内容副本供边缘层访问

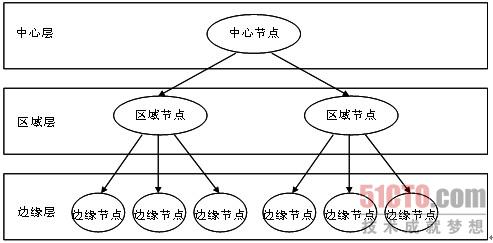

下图是典型的 CDN 系统三级部署示意图：
节点是 CDN 系统中最基本的部署单元，一个 CDN 系统由大量的、地理位置上分散的 POP（point-of-presence）节点组成，为用户提供就近的内容访问服务。CDN 节点网络主要包含 CDN 骨干点 和 POP 点。
✨CDN 骨干点 和 CDN POP 点在功能上不同
🎶从节点构成上来说，无论是 CDN 骨干点还是 CDN POP 点，都由 Cache 设备和本地负载均衡设备构成
¶Cache 设备和本地负载均衡设备
✨在一个节点中，Cache 设备和本地负载均衡设备的连接方式有两种：旁路方式、穿越方式
¶旁路方式
✨在旁路方式下，有两种 SLB（Server Load Balancer，服务端负载均衡） 实现方式：
- 在早期，这种 SLB 一般由软件实现。SLB 和 Cache 设备都具有公共的 IP 地址，SLB 和 Cache 构成并联关系。用户需要先访问 SLB 设备，然后再以重定向的方式访问特定的 Cache。这种实现方式简单灵活，扩展性好，缺点是安全性较差，而且需要依赖于应用层重定向
- 随着技术的发展，L4-7 交换机也可采用旁路部署（负载均衡硬件设备的部署）方式，旁挂在路由交换设备上，数据流量通过三角传输方式进行
¶穿越方式
在穿越方式下，SLB 一般由 L4-7 交换机实现，SLB 向外提供可访问的 公网 IP 地址，每台 Cache 仅分配私网 IP 地址（ VIP），该台 SLB 下挂的所有 Cache 构成一个服务组。所有用户请求和媒体流都经过该 SLB 设备，再由 SLB 设备进行向上向下转发
👍优点是具有较高的安全性和可靠性
😣缺点是是 L4-7 交换机通常较为昂贵；当节点容量大时，L4-7 交换机容易形成性能瓶颈。
🎶随着 LVS (Linux Virtual Server，即Linux虚拟服务器) 等技术的兴起，SLB 设备价格有了大幅下降
¶其他知识
¶流量劫持
✨劫持通常分为两类：
- 域名劫持（DNS 劫持）
- 通常是指域名指向到非正常 IP（恶意 IP），该恶意 IP 通过反向代理的方式，在能返回网页正常内容的情况，可能插入恶意代码、监听网民访问、劫持敏感信息等操作。通常验证一个域名是否被劫持的方法是 PING 一个域名，如果发现 PING 出来的 IP 不是您的服务器真实 IP，则可以确定被劫持了（如果使用了云平台安全加速，可能此时 ping 出来的是云平台 CDN 服务器的 IP，这并不是劫持）
- 数据劫持
- 通常由电信运营商中某些员工等勾结犯罪分子，在公网中进行数据支持，插入，此类情况极隐蔽，不会改变用户域名解析 IP，而是直接数据流经运营商宽带时在网页中挺入内容，网页使用
HTTPS加密可以解决这一问题
- 通常由电信运营商中某些员工等勾结犯罪分子，在公网中进行数据支持，插入，此类情况极隐蔽，不会改变用户域名解析 IP，而是直接数据流经运营商宽带时在网页中挺入内容，网页使用
如果使用 CDN 服务时，当源站向 CDN 返回被劫持的内容时，此时 CDN 将获取到的并不是正确的网页内容（而是经运营商篡改强制植入广告的页面），此时可能导致该内容在 CDN 中长时间缓存，发现这种问题，可以通过清理 CDN 缓存解决
¶CDN 缓存
CDN 边缘节点缓存策略因服务商不同而不同，但一般都会遵循 http 标准协议，通过 http 响应头中的 Cache-control: max-age的字段来设置 CDN 边缘节点数据缓存时间
当客户端向 CDN 节点请求数据时，CDN 节点会判断缓存数据是否过期，若缓存数据并没有过期，则直接将缓存数据返回给客户端；否则，CDN 节点就会向源站发出回源请求（back to the source request），从源站拉取最新数据，更新本地缓存，并将最新数据返回给客户端。
❓如何判断数据已经过期？
CDN 缓存时间会对回源率产生直接的影响。若 CDN 缓存时间较短，CDN 边缘节点上的数据会经常失效，导致频繁回源，增加了源站的负载，同时也增大的访问延时；若 CDN 缓存时间太长，会带来数据更新时间慢的问题。开发者需要对特定的业务，来做特定的数据缓存时间管理
CDN 边缘节点对开发者是透明的，相比于浏览器 Ctrl+F5 的强制刷新来使浏览器本地缓存失效，开发者可以通过 CDN 服务商提供的“刷新缓存”接口来达到清理 CDN 边缘节点缓存的目的。这样开发者在更新数据后，可以使用刷新缓存功能来强制 CDN 节点上的数据缓存过期，保证客户端在访问时，拉取到最新的数据
¶CDN 预热数据
之前讨论的 CDN 访问模式都是基于pull模式，由用户决策哪部分热点数据会最终留在 CDN 缓存中；对于大促销场景，往往需要预先将活动相关资源预热到边缘节点，避免大促销开启后，大量用户访问，造成源站压力过大，这时候采用的是push模式
