本文主要摘录自阮一峰老师的博客，想要查看原文的请访问原文

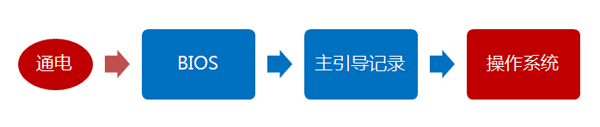

计算机的启动过程

“pull oneself up by one’s bootstraps”——通过拽着鞋带将自己拉起来

✨最早的时候，工程师们用它来比喻，计算机启动是一个很矛盾的过程：必须先运行程序，然后计算机才能启动，但是计算机不启动就无法运行程序！

第一阶段：BIOS

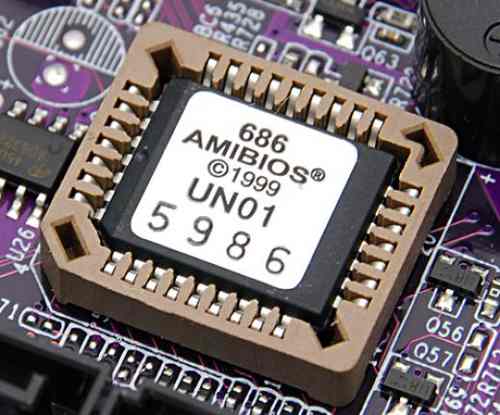

上个世纪 70 年代初，“只读内存”（read-only memory，缩写为 ROM）发明，开机程序被刷入 ROM 芯片，计算机通电后，第一件事就是读取它

这块芯片里的程序叫做基本输入输出系统（Basic Input/Output System），简称 BIOS

硬件自检

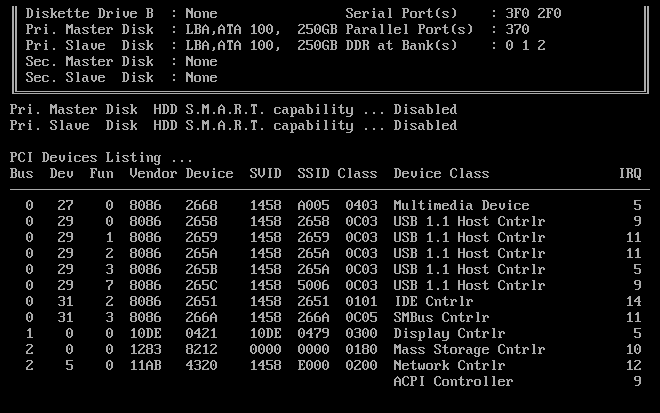

BIOS 程序首先检查，计算机硬件能否满足运行的基本条件，这叫做「硬件自检」（Power-On Self-Test），缩写为POST，如果硬件出现问题，主板会发出不同含义的蜂鸣，启动中止。如果没有问题，屏幕就会显示出 CPU、内存、硬盘等信息

启动顺序选择

硬件自检完成后，BIOS 把控制权转交给下一阶段的启动程序。此时，BIOS 需要知道，下一阶段的启动程序具体存放在哪一个设备之上。也就是说，BIOS 需要有一个外部储存设备的排序，排在前面的设备就是优先转交控制权的设备。这种排序叫做启动顺序（Boot Sequence）

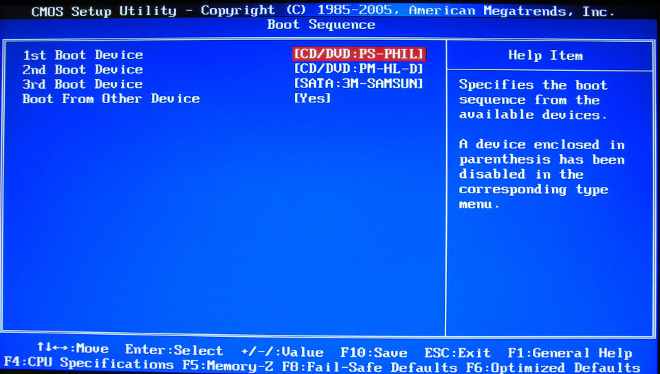

✨打开 BIOS 的操作界面，里面有一项就是设定启动顺序

第二阶段：主引导记录（MBR）

BIOS 按照「启动顺序」，把控制权转交给排在第一位的储存设备。这时，计算机读取该设备的第一个扇区，也就是读取最前面的 512 个字节。如果这 512 个字节的最后两个字节是 0x55 和 0xAA，表明这个设备可以用于启动；如果不是，表明设备不能用于启动，控制权转交给启动顺序中的下一个设备

🎶最前面的 512 字节，称为主引导记录（Master boot record，MBR）

主引导记录的结构

MBR 由于只有 512 字节，放不了太多信息，它的主要作用是：告诉计算机硬盘的哪一个位置存放着操作系统

✨MBR 由三部分组成

  • 1-446 Bytes：调用操作系统的机器码
  • 447-510 Bytes：分区表（Partition table）
  • 511,512Bytes：主引导记录签名（存放0x55与0xAA）

🎶其中分区表的作用，是将硬盘分成若干个区

分区表

磁盘分区有很多好处，考虑到每个区可以安装不同的操作系统，MBR 因此必须知道将控制权交给哪个区。分区表的长度只有 64 个字节，里面又分成四项，每项 16 个 字节。所以，一个硬盘最多只能分四个一级分区，又叫做主分区

✨每个主分区的 16 字节，由以下 6 部分组成

  • 第 1 个字节：如果为 0x80，就表示该主分区是激活分区，控制权要转交给这个分区。四个主分区里面只能有一个是激活的
  • 第 2-4 个字节：主分区第一个扇区的物理位置（柱面、磁头、扇区号等等）
  • 第 5 个字节：主分区类型
  • 第 6-8 个字节：主分区最后一个扇区的物理位置
  • 第 9-12 字节：该主分区第一个扇区的逻辑地址
  • 第 13-16 字节：主分区的扇区总数

🎶最后的四个字节（主分区的扇区总数），决定了这个主分区的长度，也就是说，一个主分区的扇区总数最多不超过 $2^{32}$

如果每个扇区为 512 个字节，就意味着单个分区最大不超过 2 TB。再考虑到扇区的逻辑地址也是 32 位，所以单个硬盘可利用的空间最大也不超过 2TB。如果想使用更大的硬盘，只有 2 个方法：一是提高每个扇区的字节数，二是增加扇区总数

第三阶段：磁盘启动（Grub）

此时，计算机的控制权转交给硬盘的某个分区，此时又分成三种情况

情况一：卷引导记录

四个主分区里面，只有一个是激活的。计算机会读取激活分区的第一个扇区，叫做卷引导记录（Volume Boot Record，VBR）

✨卷引导记录的主要作用是：告诉计算机，操作系统在这个分区里的位置，随后计算机就会加载操作系统

情况二：扩展分区和逻辑分区

随着硬盘越来越大，四个主分区已经不够了，需要更多的分区。但是，分区表只有四项，因此规定有且仅有一个区可以被定义成扩展分区（Extended Partition），所谓扩展分区，就是指这个区里面又分成多个区。这种分区里面的分区，就叫做逻辑分区（logical partition）。

计算机先读取扩展分区的第一个扇区，称为扩展引导记录（Extended Boot Record，EBR），它里面也包含一张 64 字节的分区表，但是最多只有两项（也就是两个逻辑分区）

📓计算机接着读取第二个逻辑分区的第一个扇区，再从里面的分区表中找到第三个逻辑分区的位置，以此类推，直到某个逻辑分区的分区表只包含它自身为止（即只有一个分区项）。因此，扩展分区可以包含无数个逻辑分区，但是，似乎很少通过这种方式启动操作系统。如果操作系统确实安装在扩展分区，一般采用下一种方式启动

情况三：启动管理器

在这种情况下，计算机读取主引导记录前面 446 字节的机器码之后，不再把控制权转交给某一个分区，而是运行事先安装的启动管理器（Boot Loader），由用户选择启动哪一个操作系统。Linux 环境中，目前最流行的启动管理器是Grub

第四阶段：操作系统启动

控制权转交给操作系统后，操作系统的内核首先被载入内存。

以 Linux 系统为例，先载入 /boot 目录下面的 kernel。内核加载成功后，第一个运行的程序是 /sbin/init。它根据配置文件（Debian 系统是 /etc/initab）产生 init 进程。这是 Linux 启动后的第一个进程，pid 进程编号为 1，其他进程都是它的后代。然后，init 线程加载系统的各个模块，比如窗口程序和网络程序，直至执行 /bin/login 程序，跳出登录界面，等待用户输入用户名和密码

具体的操作系统启动流程在下面由阐述

Linux（操作系统） 启动

计算机的启动最后一步，就是操作系统的启动，接下来将研究操作系统的启动流程

✨在 BIOS 阶段，计算机的行为基本上被写死了，程序员可以做的事情并不多；但是，一旦进入操作系统，程序员几乎可以定制所有方面

第一步：加载内核

操作系统接管硬件以后，首先读入 /boot 目录下的内核文件

1
2
3
4
5
6
7
8
9
10
ls /boot
　　config-3.2.0-3-amd64
　　config-3.2.0-4-amd64
　　grub
　　initrd.img-3.2.0-3-amd64
　　initrd.img-3.2.0-4-amd64
　　System.map-3.2.0-3-amd64
　　System.map-3.2.0-4-amd64
　　vmlinuz-3.2.0-3-amd64
　　vmlinuz-3.2.0-4-amd64

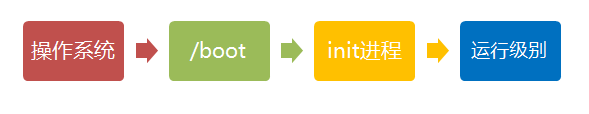

第二步：启动初始化进程

内核文件加载以后，就开始运行第一个程序 /sbin/init，它的作用是初始化系统环境，由于 init 是第一个运行的程序，它的进程编号（pid）就是 1。其他所有进程都从它衍生，都是它的子进程

第三步：确定运行级别

许多程序需要开机启动。它们在 Windows 叫做「服务」（service），在 Linux 就叫做守护进程（Daemon）。

init 进程的一大任务，就是去运行这些开机启动的程序。但是，不同的场合需要启动不同的程序，比如用作服务器时，需要启动 Apache，用作桌面就不需要。Linux 允许为不同的场合，分配不同的开机启动程序，这就叫做运行级别（Run Level）

🎶也就是说，启动时根据运行级别，确定要运行哪些程序

✨Linux 预置七种运行级别（0-6）。一般来说，0 是关机，1 是单用户模式（也就是维护模式），6 是重启。运行级别 2-5，各个发行版不太一样，对于 Debian 来说，都是同样的多用户模式（也就是正常模式）

init 进程首先读取文件 /etc/inittab，它是运行级别的设置文件。如果你打开它，可以看到第一行是这样的：

1
id:2:initdefault:

initdefault 的值是 2，表明系统启动时的运行级别为 2。如果需要指定其他级别，可以手动修改这个值

🤔那么，运行级别 2 有些什么程序呢，系统怎么知道每个级别应该加载哪些程序呢？

  • 每个运行级别在/etc 目录下面，都有一个对应的子目录，指定要加载的程序
1
2
3
4
5
6
7
/etc/rc0.d
/etc/rc1.d
/etc/rc2.d
/etc/rc3.d
/etc/rc4.d
/etc/rc5.d
/etc/rc6.d

上面目录名中的rc，表示run command（运行程序），最后的 d 表示 directory（目录）

看看 /etc/rc2.d 目录中到底指定了哪些程序

1
2
3
4
5
6
7
8
9
10
11
12
　$ ls  /etc/rc2.d
　　
　　README
　　S01motd
　　S13rpcbind
　　S14nfs-common
　　S16binfmt-support
　　S16rsyslog
　　S16sudo
　　S17apache2
　　S18acpid
　　...

✨运行程序命名与运行特点

  • 可以看到，除了第一个文件 README 以外，其他文件名都是「字母 S+两位数字+程序名」的形式。
  • 字母 S 表示 Start，也就是启动的意思（启动脚本的运行参数为 start），如果这个位置是字母 K，就代表 Kill（关闭），即如果从其他运行级别切换过来，需要关闭的程序（启动脚本的运行参数为 stop）
  • 后面的两位数字表示处理顺序，数字越小越早处理，所以第一个启动的程序是 motd，然后是 rpcbing、nfs…数字相同时，则按照程序名的字母顺序启动，所以 rsyslog 会先于 sudo 启动

这个目录里的所有文件（除了 README ），是启动时要加载的程序。如果想增加或删除某些程序，不建议手动修改 /etc/rcN.d 目录，最好是用一些专门命令进行管理

第四步：加载开机启动程序

七种预设的运行级别各自有一个目录，存放需要开机启动的程序

😣如果多个运行级别需要启动同一个程序，那么这个程序的启动脚本，就会在每个目录都有一个拷贝，这样必然会造成管理上的困扰，如何做到优雅的修改启动脚本？

Linux 的解决办法，是七个 /etc/rcN.d 目录里列出的程序，都设为链接文件，指向另外一个目录 /etc/init.d ，真正的启动脚本都统一放在这个目录中。init 进程逐一加载开机启动程序，其实就是运行这个目录里的启动脚本

1
2
3
4
5
6
7
8
9
10
11
　　$ ls -l /etc/rc2.d
　　
　　README
　　S01motd -> ../init.d/motd
　　S13rpcbind -> ../init.d/rpcbind
　　S14nfs-common -> ../init.d/nfs-common
　　S16binfmt-support -> ../init.d/binfmt-support
　　S16rsyslog -> ../init.d/rsyslog
　　S16sudo -> ../init.d/sudo
　　S17apache2 -> ../init.d/apache2
　　S18acpid -> ../init.d/acpid

🎶/etc/init.d 这个目录名最后一个字母 d，是 directory 的意思，表示这是一个目录，用来与程序 /etc/init 区分

第五步：用户登录

开机启动程序加载完毕以后，就要让用户登录了

✨一般而言，用户的登录方式有三种（命令行登录、SSH 登陆和图形界面登陆），不同的登录方式存在各自验证用户身份的方式

命令行登录

init 进程调用 getty 程序（意为 get teletype），让用户输入用户名和密码；输入完成后，再调用 login 程序，核对密码（Debian 还会再多运行一个身份核对程序 /etc/pam.d/login），如果密码正确，就从文件 /etc/passwd 读取该用户指定的 shell，然后启动这个 shell

ssh 登录

这时系统调用 sshd 程序（Debian 还会再运行/etc/pam.d/ssh ），取代 getty 和 login，然后启动 shell

图形界面登录

init 进程调用显示管理器，Gnome 图形界面对应的显示管理器为 gdm（GNOME Display Manager），然后用户输入用户名和密码。如果密码正确，就读取 /etc/gdm3/Xsession，启动用户的会话

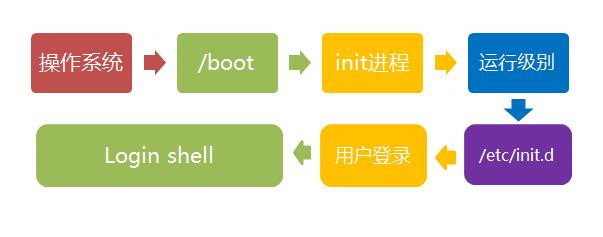

第六步：进入login shell

所谓 shell，简单说就是命令行界面，让用户可以直接与操作系统对话，其中用户登录时打开的 shell，就叫做 login shell

🎶Debain 默认的 shell 是 Bash，它会读入一系列的配置文件，上一步的三种情况，在这一步的处理，也存在差异

命令行登录 & ssh 登录

首先读入 /etc/profile，这是对所有用户都有效的配置；然后依次寻找下面三个文件，这是当前用户对bash的配置

1
2
3
~/.bash_profile
~/.bash_login
~/.profile

🎶这三个文件只要有一个存在，就不再读入后面的文件

图形界面登录

✨只加载 /etc/profile 和 ~/.profile

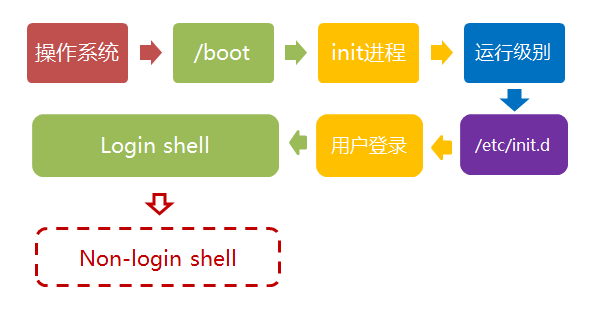

第七步：打开non-login shell

完成上一步，Linux 的启动过程已经结束，用户已经可以看到命令行提示符或者图形界面了，但是，为了内容的完整，必须再介绍一下这一步。用户进入操作系统以后，常常会再手动开启一个 shell。这个 shell 就叫做 non-login shell，意思是它不同于登录时出现的那个 shell，不读取 /etc/profile 和 .profile 等配置文件

non-login shell 的重要性，不仅在于它是用户最常接触的那个 shell，还在于它会读入用户自己的 bash 配置文件 ~/.bashrc。大多数时候，我们对于 bash 的定制，都是写在这个文件里面的

✨只要运行 ～/.profile 文件，～/.bashrc 文件就会连带运行

1
2
3
4
5
6
#~/.profile文件中的一部分代码
if [ -n "$BASH_VERSION" ]; then
　　　　if [ -f "$HOME/.bashrc" ]; then
　　　　　　. "$HOME/.bashrc"
　　　　fi
　　fi

🤔为什么 bash 的设置这么繁琐？不能和 Spring 一样统一配置，统一启动？

Bash 的设置之所以如此繁琐，是由于历史原因造成的。早期的时候，计算机运行速度很慢，载入配置文件需要很长时间，Bash 的作者只好把配置文件分成了几个部分，阶段性载入。系统的通用设置放在 /etc/profile，用户个人的、需要被所有子进程继承的设置放在 .profile，不需要被继承的设置放在 .bashrc

系统运行级别

Centos6

系统一共有七个运行级别

临时设置

使用runlevel命令查看运行级别,使用init命令调整运行级别

永久设置

通过修改 /etc/inittab 可以做到永久性更改启动级别

00:系统的关机级别 init 1 进入到关机状态

01:用户的单用户模式 用于修复系统 或重置密码信息,

02: 系统的多用户模式, 没有网络

03: 系统的多用户模式 正常系统运行多用户模式级别 有网络

04:预留级别

05: 图形化界面

06: 系统的重新启动级别

Centos7 运行目标(target)

/usr/lib/systemd/system/runlevel*target

1
2
systemctl get-default
systemctl set-default <run-target>  # 永久设置

0(poweroff target):系统的关机级别 init 1 进入到维修模式
1(rescue target):用户的单用户模式 用于修复系统 或重置密码信息,
2(multi-user target): 系统的多用户模式, 没有网络
3(multi-user target): 系统的多用户模式 正常系统运行多用户模式级别 有网络
04(multi-user target):预留级别
05(graphical target): 图形化界面
06(reboot target): 系统的重新启动级别
